校园分体空调节能管理方案(二)

　　一、前言

　　良好的学习环境是保持学生好的学习状态的前提条件，让学生在寒冷的冬季和炎热的夏季都能享受到舒适的室内空气环境是很重要的，随着国家对教育事业的投入逐年增加，学校的环境有了明显的改善。现在大多数学校的办公、教室和宿舍都安装了空调，分体空调在学校的普及和应用在一定程度上提供了良好的室内热舒适环境，保护了教职人员及学生的身体健康。与此同时对分体空调的节能管理，减少二氧化碳排放，提高学校的节能管理水平，有效抑制空调过度使用等浪费，降低高企的空调运行费用，也成为学校安全管理之外的另一顽疾。

　　二、学校空调节能管理存在的问题

　　据统计，采暖/制冷时，空调的耗电量占到学校总耗电量的70%以上，因此如何保持良好教学环境的同时，加强对空调的节能管理是建设节能型校园的重要一环。学校建筑包括：教室、宿舍、办公室、实验室、会议室等，在使空调的使用过程中主要有以下问题：

　　1、夏季空调温度过低：由于教室、宿舍的人数通常较多，且每个人对温度的要求不一样，夏季时一般会把空调制冷温度调在18℃～20℃之间才觉得凉爽，而科学的做法是加强通风而不是降低空调温度。据专家测算，夏季空调温度每提高1℃，可节电8%～10%。过低的空调温度不仅增加电费，还会由于室内外温差过大而引起热感冒，有悖于建设良好教学环境的初衷。

　　2、冬季空调温度过高：冬天时，很多空调房间在24℃以上，学生减衣服吹热风的现象比较普遍。而据专家测算，在正确使用空调的前提下，制热空调温度每降低2℃，可节电10%。可见，制热温度调得过高也严重的浪费电能。

　　3、空调浪费严重：由于空调不能进行智能节能管理，有些教室或宿舍在学生在离开时忘记关空调，常造成在无人情况下空调还在运行的现象，造成了很大的能源浪费。

　　郑州春泉节能股份有限公司是国内首家空调云服务商，对学校分体空调的节能智能管理，推出切实可行的云遥控器系列产品和配套的技术方案。

　　三、云遥控器功能介绍

　　CYK系列云遥控器是春泉节能在多项专利技术的基础之上，经过多年的科研积累和艰辛努力研发出的，不仅具有智能节能功能，还具有云端遥控、温限管理、定时开关、加班模式等多种智能节能应用。云遥控器属于建筑智能节能产品，操作简单，使用方便。

　　云遥控器安装后，通过APP简单的匹配注册，便可与室内空调进行智能互动，可以根据所监测室内温度、空调运行状态等信息，对所监测房间的空调进行远程开关和智能节能设置管理，合理地控制室内空调温度，提供良好的室内空气品质。并且能通过云服务中心调取各种应用资源和获取多种增值服务，从而使传统空调更加节能、智能、舒适。除此之外还可根据学校教室、办公和宿舍空调使用情况，设置不同的情景模式，实现一健管理。

　　针对学校分体空调的智能节能管理，云遥控器具有以下功能：

　　1、集中管理：

　　通过移动APP,用户可所有房间(分体空调)进行集中监测和管理，既可以远程调节学校的每一个房间(分体空调)的室内温度、风机档位、空调模式等，也可实现对所有空调的统一的智能节能控制，如开关空调等。提高了管理效率，降低了人工管理难度。

　　2、时段管理：

　　在电脑或APP上设置每台空调的允许使用时段，如宿舍空调使用时间(21:00-7:00)，教室空调使用时间(8:00-18:00)，时间段内空调处于允许使用状态，时间段外不允许使用空调或空调自动进入加班状态。加班状态时空调每二小时会自动关闭一次，不必担心人员离开忘记关空调的问题而造成能源浪费。

　　3、温限管理：

　　云遥控器提供有制冷最低温度和采暖最高温度管理功能，根据《国务院办公厅关于严格执行公共建筑空调温度控制标准的通知》(国办发[2007]42号)，设置制冷和采暖时对应房间(空调)的温度下限和上限，将室温设置在一个舒适、合理的范围内，避免空调的过度使用，有效解决了国办发[2007]42号文提出的公共建筑内26℃空调技术控制难题，做到合理地控制室内空调温度，舒适性和节能效果均十分明显。相关数据表明，夏季制冷时，空调温度每提高1度，大约可以节省电力(8～10)%，冬季制热运转时，设定温度每降低2度，可以节约20%的用电量。如夏季把室内空调温度都设定在26℃以上，冬季把室内空调温度设定在20℃以下，节省的电量是相当可观的。

　　4、定时关机：

　　云遥控器提供了15个定时开关时点，可根据教室、办公、宿舍特点设置定时(比如下班)关机时间，到设置时间云遥控器会自动关闭空调，避免人员离开时没人关闭空调的浪费!

　　5、加班模式：

　　云遥控器具有加班模式，当启用加班模式并设置开始加班时间后，到加班时间就自动进入加班模式，在加班模式下，空调每2小时自动关闭一次，杜绝加班后忘关空调造成的白白浪费。

　　6、远程管理：

　　如果有办公室忘记关空调或要提前打开空调时，可通过APP在进行开启或者关机操作，不受距离和空调品牌的限制，使用十分方便。

　　7、情景模式：

　　APP及管理软件是提供了多达二十个情景模式可供编辑/使用，可根据习惯和需求特点，对空调进行“一键管理”。

　　8、能耗报表：

　　可记录空调的实时、日、月、年的使用情况和耗电数值，为空调的节能管理提供了客观真实的数据支撑。

　　9、扩展兼容：

　　可与公司的云开关、云插座、云温控器组成一个完整的能源管理网络，实现对灯光、办公用电设施进行统一管理。

　　五、云遥控器的应用

　　1、 产品简介

　　云遥控器是由郑州春泉节能股份有限公司基于多项专利技术研制的高科技自主创新产品，基于移动互联技术，在普通遥控器的功能基础上，实现云端操作和节能管理，是“互联网+空调”的具体应用，是空调智能升级的最佳选择，适用于住宅、企事业单位、公共建筑、办公楼等分体空调(包括挂机和柜机)，可直接替代普通遥控器，为您提供方便快捷的空调智能节能管理。

　　云遥控器由云控模块和云感模块两部分组成。云感模块与云控模块配对后，通过红外与空调互动，云遥控器采用无线WiFi/Zigbee接入互联网，结合电脑或手机APP，实现空调的智能节能管理。

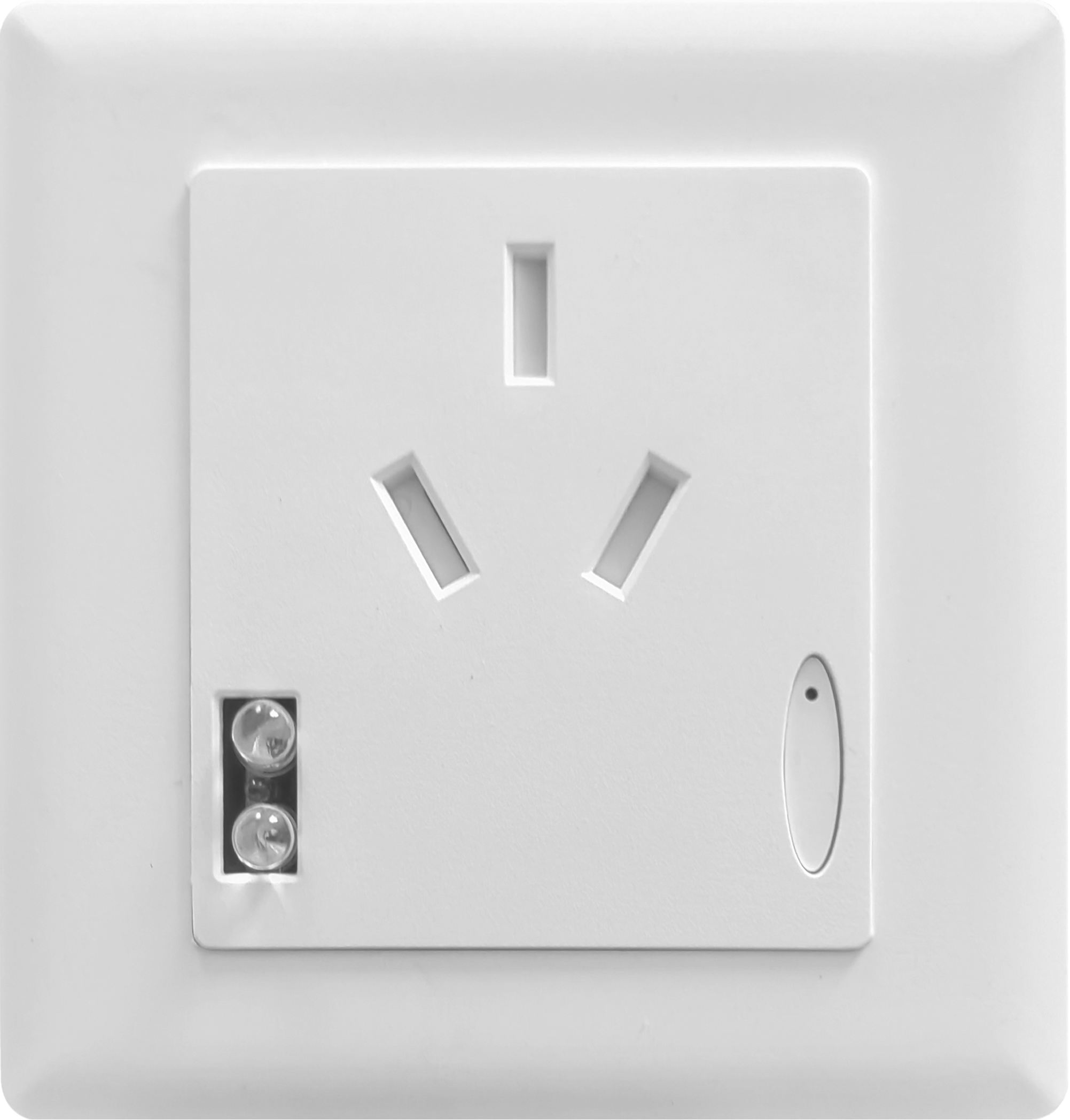

　　CYK200云遥控器

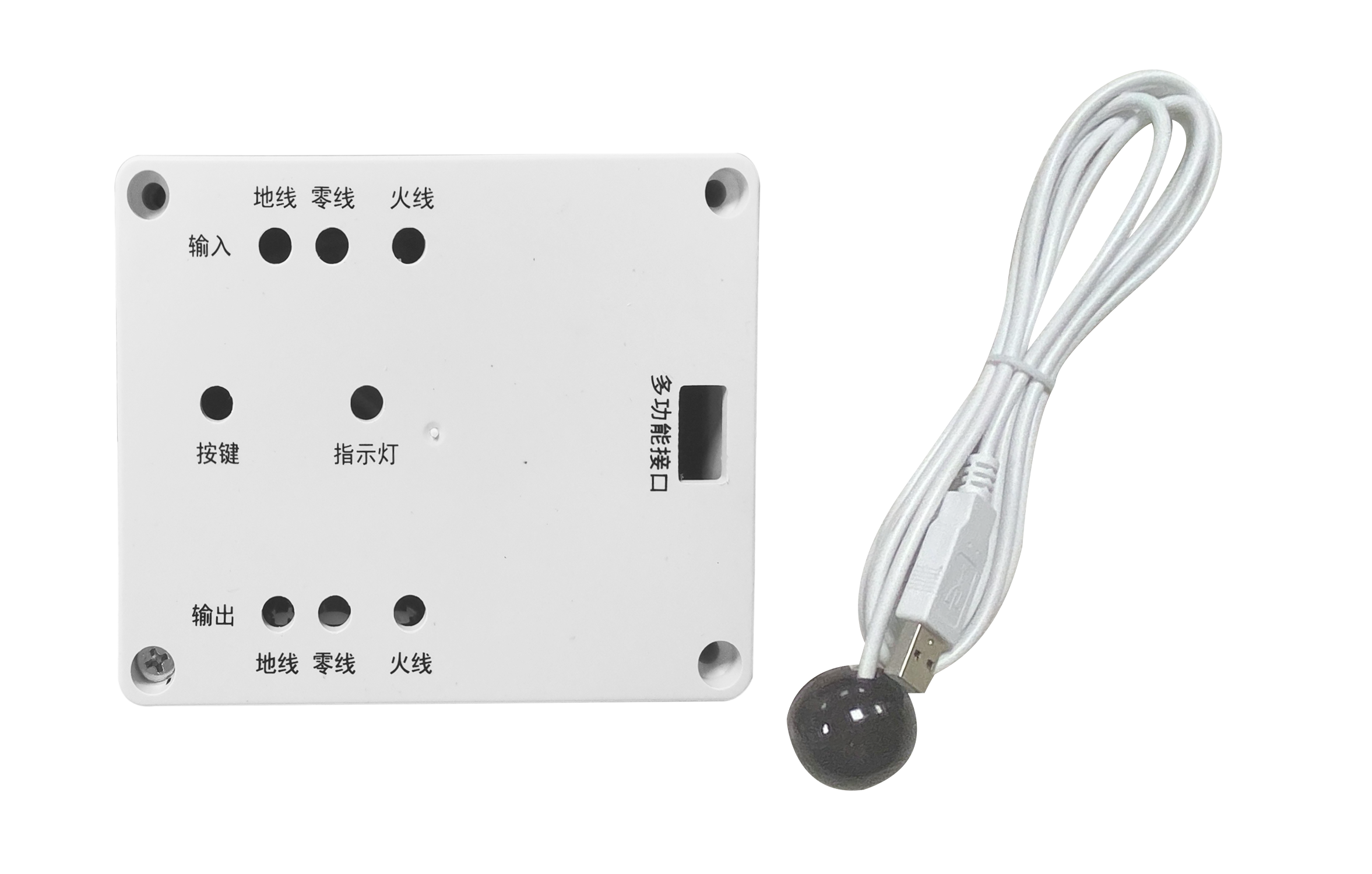

　　CYK206云遥控器

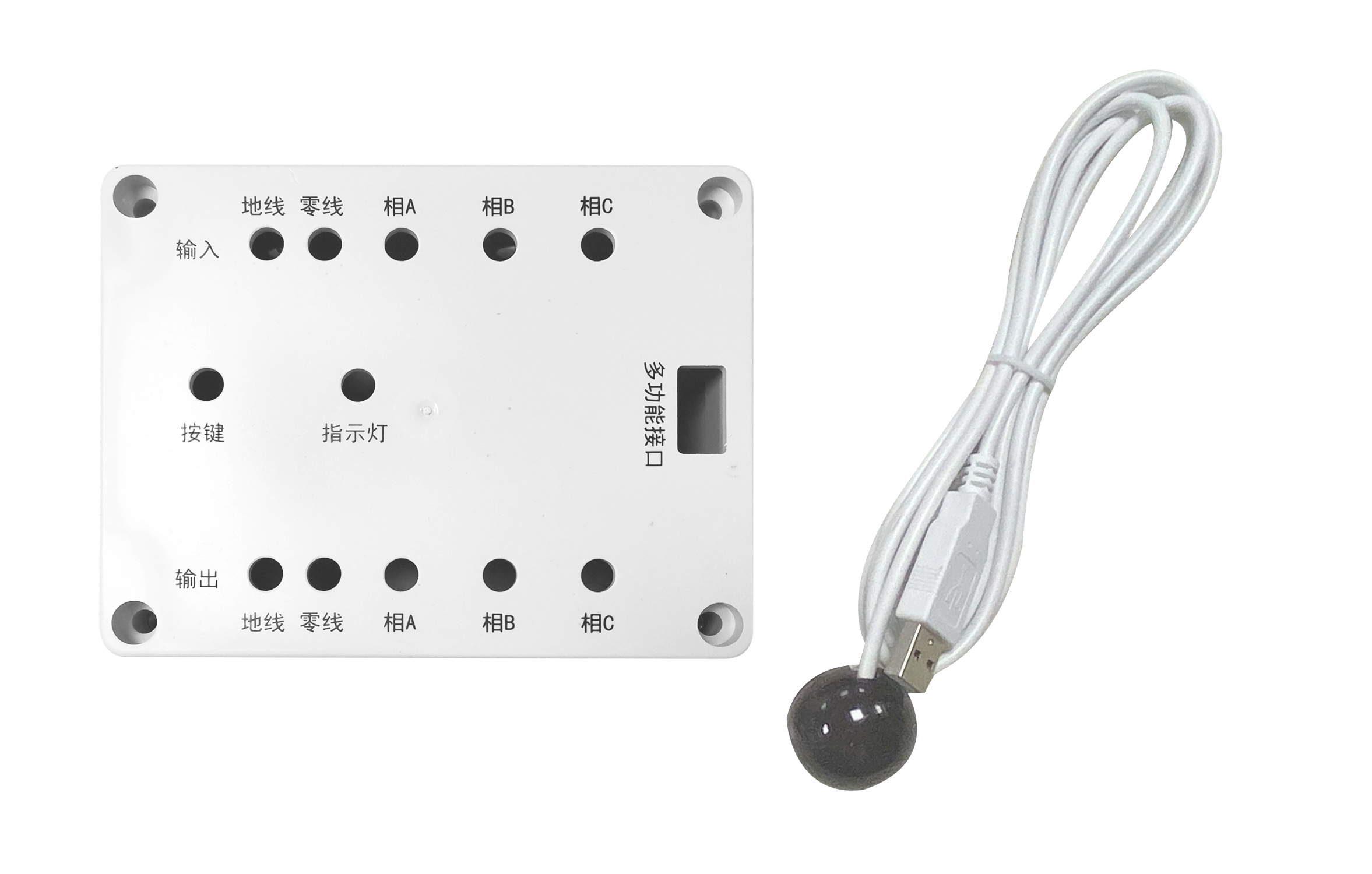

　　CYK208云遥控器

　　2、 技术参数

　　云控模块技术参数：

　　云感模块技术参数：

　　3、安装注意事项

　　3.1、安装前，务必请先断开电源，以免触电或损毁设备;

　　3.2、安装环境应防水、防潮、防震、防人为损坏，严禁安装于浴室、卫生间等潮湿场所;

　　3.3、CYK200云遥控安装在标准86盒内，距离地面1.1米以上;CYK206、CYK208云遥控固定在室内机后方隐蔽安全位置。

　　3.4、安装接线须专业电工进行，注意接线牢靠，应断电操作，以免触电或损毁设备。

　　3.5、对应图2、图3、图4的接线示意图正确接线，接线截面积满足空调工作要求;

　　3.6、使用本产品的远程管理功能，须互联网通讯正常可靠;

　　3.7、确保云遥控器的云感模块电池电量未报警，以免影响正常使用。

　　4、接线示意图

　　4. 1云遥控器CYK200接线图

　　说明：将零线、火线、地线接入相对应的接线柱，切记不要接错线，以免造成危险或损毁设备。

　　图2 CYK200接线图

　　4. 2云遥控器CYK206接线图

　　说明：将零线、火线、地线接入相对应的接线柱，切记不要接错线，以免造成危险或损毁设备。

　　图3 CYK206接线图

　　4.3云遥控器CYK208接线图

　　说明：将零线、相C 、相B 、相A、地线接入相对应的接线柱，切记不要接错线，以免造成危险或损毁设备。

　　图4 CYK208接线图

　　4.4云感模块安装

　　云遥控器的云感模块采用无痕双面胶粘贴在空调室内机遥控接收区域，确保云感模块的红色区域对准空调的红外接收口。粘贴效果如图5所示。

　　图5

　　六、应用案例

　　1、河南大学民生学院

　　二、河南省艺术学院

　　3、保定市晨光学校等十三所小学
